令和6年度 秋期 エンベデッドシステムスペシャリスト試験 午前II 問10

メモリアクセスの速度を比較するために、メモリアクセスにかかる時間を計算します。
1クロックの時間はクロック周波数の逆数で計算できます。

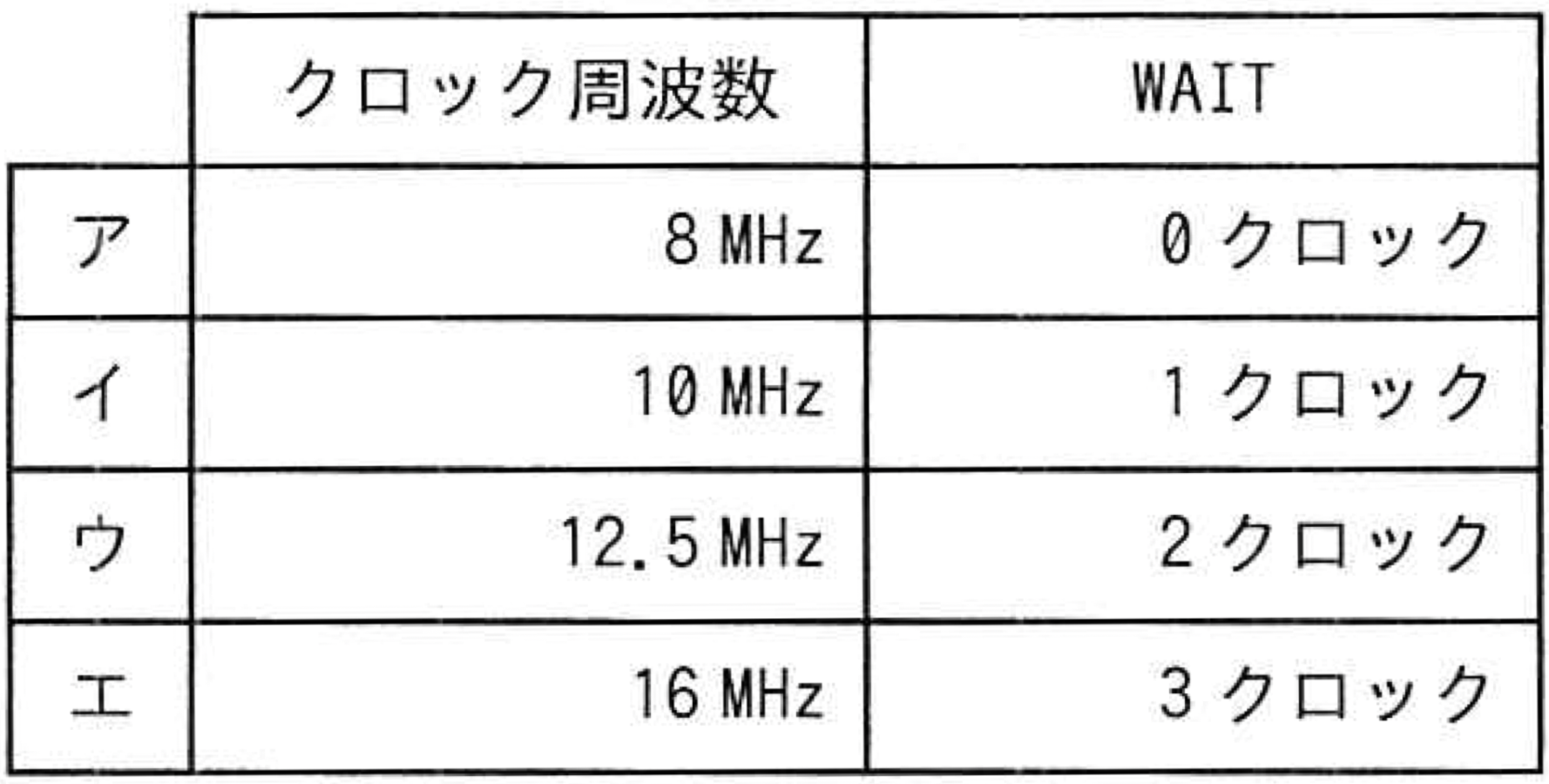

ア:

クロック周波数 8 MHz、WAIT 0クロック
1クロック = 1 / 8 MHz = 125 ns
アクセス時間 = (4 + 0) クロック × 125 ns = 500 ns

イ:

クロック周波数 10 MHz、WAIT 1クロック
1クロック = 1 / 10 MHz = 100 ns
アクセス時間 = (4 + 1) クロック × 100 ns = 500 ns

ウ:

クロック周波数 12.5 MHz、WAIT 2クロック
1クロック = 1 / 12.5 MHz = 80 ns
アクセス時間 = (4 + 2) クロック × 80 ns = 480 ns

エ:

クロック周波数 16 MHz、WAIT 3クロック
1クロック = 1 / 16 MHz = 62.5 ns
アクセス時間 = (4 + 3) クロック × 62.5 ns = 437.5 ns

比較結果

• ア: 500 ns
• イ: 500 ns
• ウ: 480 ns
• エ: 437.5 ns

最も短いアクセス時間はエ (437.5 ns)です。

答え

エ: クロック周波数 16 MHz、WAIT 3クロック
