平成30年度春期 エンベデッドシステムスペシャリスト試験 午前II 問15

1. 回路の解析

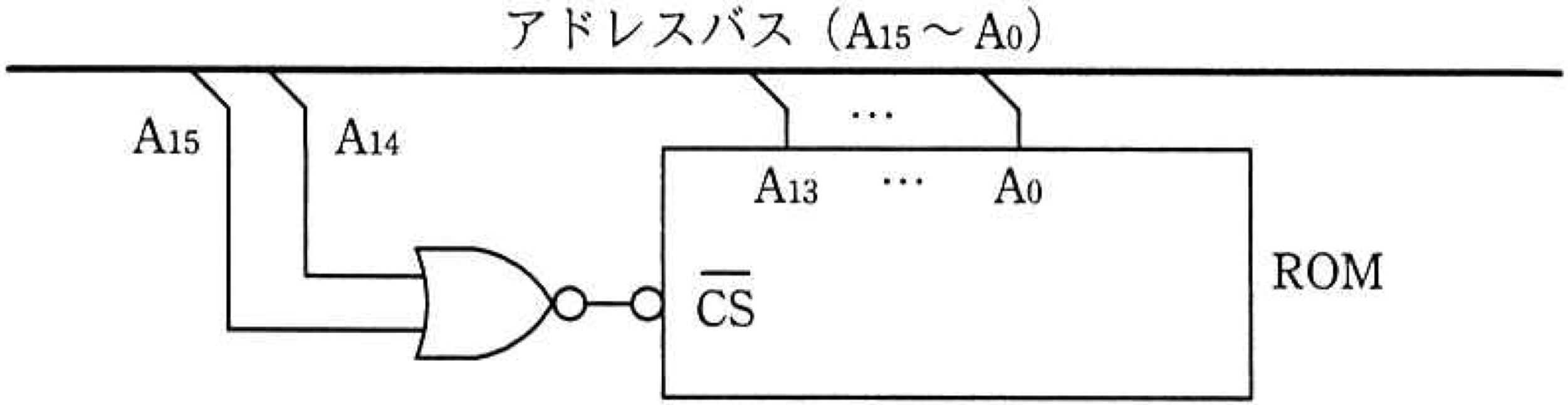

CS（チップセレクト）の条件: 回路図を見ると、A15とA14が NORゲート を通ってCSを制御しています。

NORゲートの特性:

• A15またはA14のどちらかが1の場合、ORゲートの出力は1 → NOTで0となり、CSは0（アクティブ）になります。
• A15とA14の両方が0の場合のみ、OR出力が0 → NOTで1となり、CSは1（非アクティブ）になります。

2. アドレス条件の整理
CSがアクティブ（=0）になるのは、A15 = 1 または A14 = 1 のとき。

よって、A15 または A14 が1であればROMが選択されるという構成です。

アドレスバスはA15がMSBでA0がLSBの16ビット構成。

上位ビット（A15,A14）が 00（= A15=0, A14=0）のときのみ、CSは 1（非アクティブ）。

したがって、ROMが選択される範囲は A14 または A15 が1 となる範囲、すなわち：

4000 ～ FFFF

3. 選択肢の検証

• ア: 0000 ～ 1FFF
  A15 = 0, A14 = 0 に含まれる → CS = 1（非アクティブ） → 不正解
• イ: 4000 ～ 7FFF
  A14 = 1 を含む → CS = 0（アクティブ） → ROMが選択される → 部分的に正しいが不十分
• ウ: 4000 ～ FFFF
  A14 または A15 が 1 → CS = 0（アクティブ） → ROMが選択される範囲を完全にカバー → 正解
• エ: C000 ～ FFFF
  A15 = 1 を含む → CS = 0（アクティブ） → 正しいが一部のみ → 不正解
