平成22年度春期 エンベデッドシステムスペシャリスト試験 午前II 問15

【解説】

1. 回路の解析
CS（チップセレクト）の条件:

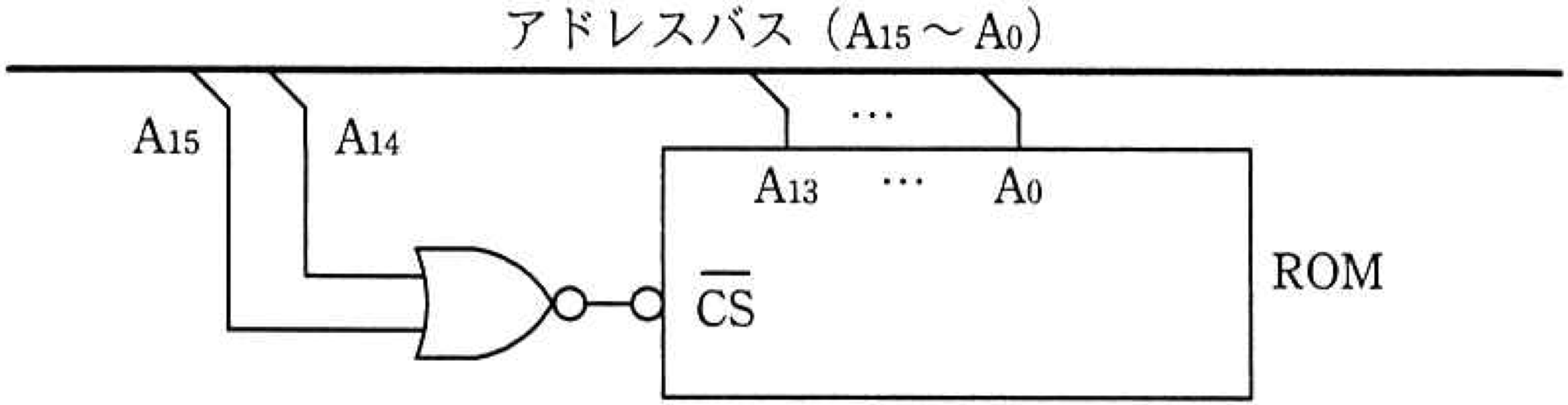

回路図を見ると、A15とA14が NORゲート を通ってCSを制御しています。
NORゲートの特性:
– A15またはA14が1の場合、CSは0（アクティブ）にならない。
– A15とA14の両方が0の場合にのみ、CSは0（アクティブ）になる。

2. アドレス条件の整理
A15 = 0、A14 = 0 の場合、アドレス範囲がアクティブになります。

3. 選択肢の検証

• ア: 0000 ～ 1FFF
  アドレス範囲はA15 = 0, A14 = 0には該当しないため不正解。
• イ: 4000 ～ 7FFF
  A15 = 0, A14 = 0に該当する範囲の一部のみをカバーしており不十分。
• ウ: 4000 ～ FFFF
  正しく、A15 = 0, A14 = 0がカバーする範囲を表しているため正解。
• エ: C000 ～ FFFF
  A15が1の範囲を含むため不正解。
