令和6年度 秋期 エンベデッドシステムスペシャリスト試験 午前II 問9

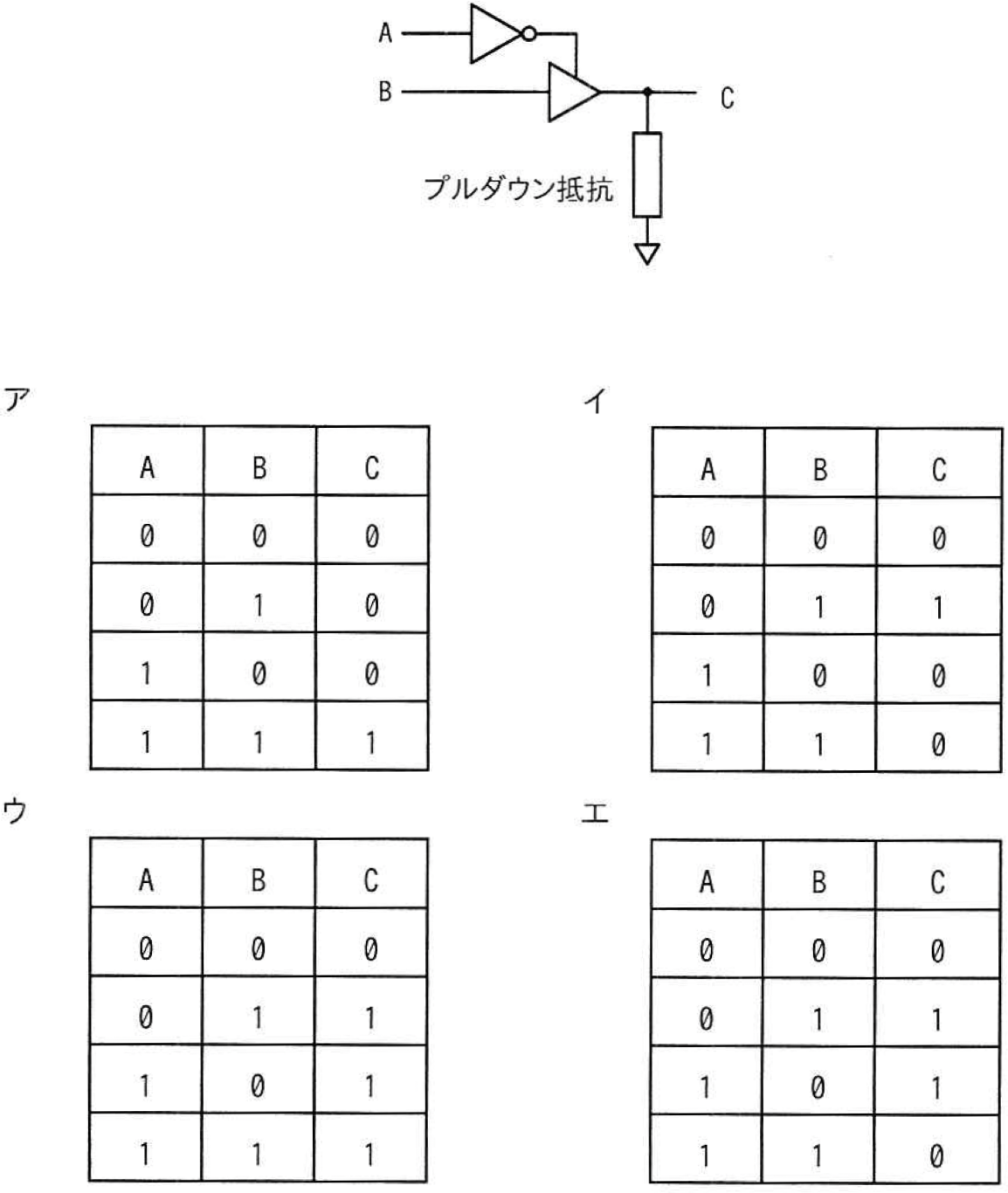

回路の構成

• Aの入力がNOTゲートを通過 → Aの反転
• NOT A と B が ANDゲートに入力される
• ANDゲートの出力が最終的な出力Cになる

つまり、この回路は C = NOT A AND B を実現しています。

ア: Aが0のとき出力が0になっており、誤りです。

イ: Aが1のとき出力が0、Aが0かつBが1のとき出力が1であり、これは正しい真理値表です。

ウ: 出力が常に1であるため、誤りです。

エ: 出力が不規則に0と1を示しており、誤りです。
