令和3年度 秋期 エンベデッドシステムスペシャリスト試験 午前II 問11

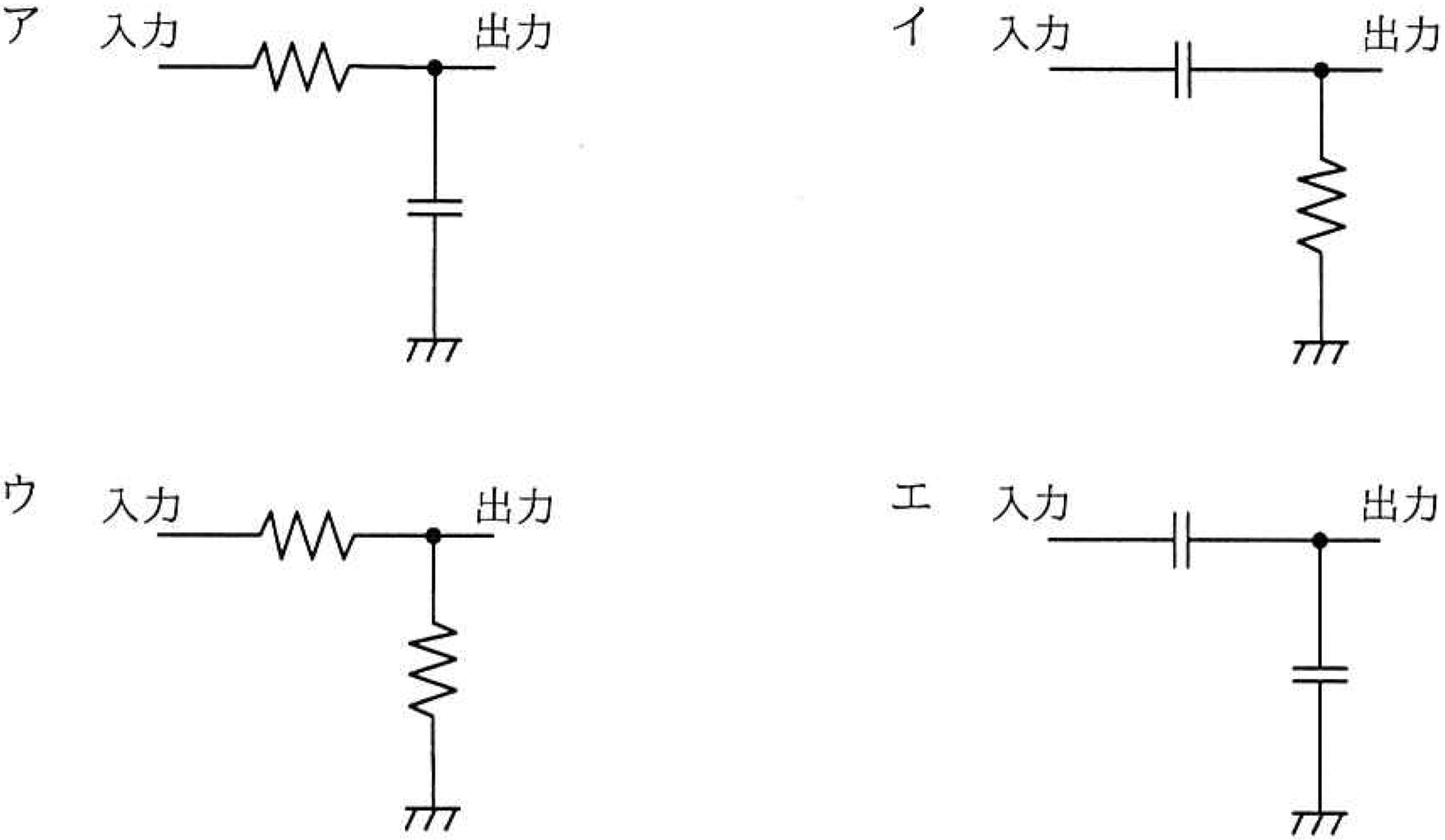

ア: 抵抗とコンデンサで構成されたローパスフィルタ回路
正しい。ローパスフィルタはPWM信号を平滑化してアナログ電圧に変換するため、PWMの高周波成分を除去し、直流成分を通過させます。

イ: コンデンサと抵抗の構成だが、順序が異なり、フィルタとしての機能が不十分
誤り。この順序では適切なローパスフィルタの機能を果たせません。

ウ: 抵抗が直列に接続されている回路、コンデンサなし
誤り。コンデンサがないため、信号の平滑化ができません。

エ: コンデンサのみの回路でローパスフィルタとして機能しない
誤り。コンデンサだけではローパスフィルタとして機能しません。
