令和3年度 秋期 エンベデッドシステムスペシャリスト試験 午前II 問4

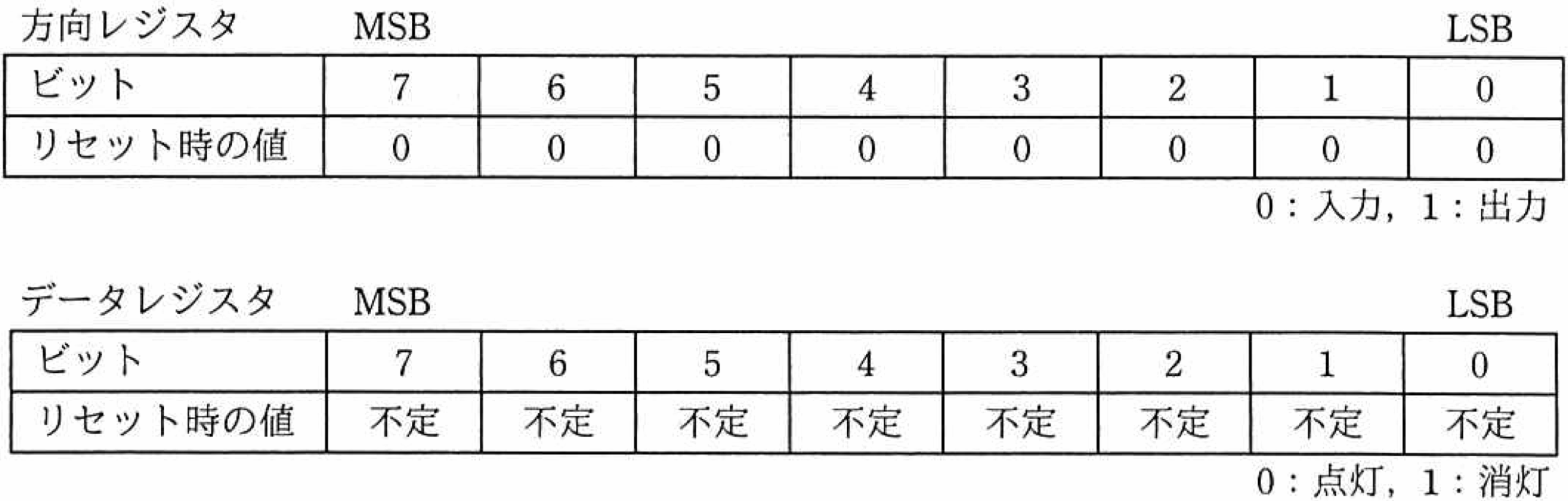

ア: データレジスタに00を書き込んでから、方向レジスタにFFを書き込む。
誤り。データレジスタに00を書き込むと、負論理により全てのLEDが点灯してしまいます。

イ: データレジスタにFFを書き込んでから、方向レジスタにFFを書き込む。
正しい。まずLEDを消灯状態（負論理で1）にしてから出力に設定することで、不要な点灯を防げます。

ウ: 方向レジスタにFFを書き込んでから、データレジスタに00を書き込む。
誤り。先に出力モードにすると、初期値によってLEDが点灯する可能性があります。

エ: 方向レジスタにFFを書き込んでから、データレジスタにFFを書き込む。
誤り。同様に、方向設定を先に行うと初期状態に依存して不要な点灯が起こることがあります。
