平成30年度春期 エンベデッドシステムスペシャリスト試験 午前II 問13

1. マトリクススイッチの基本動作
マトリクススイッチは、少ない信号線で多くのスイッチの状態を検出するための回路です。
プルアップ抵抗やプルダウン抵抗を使用して各ポートの信号レベルを制御します。

2. 問題に基づく条件

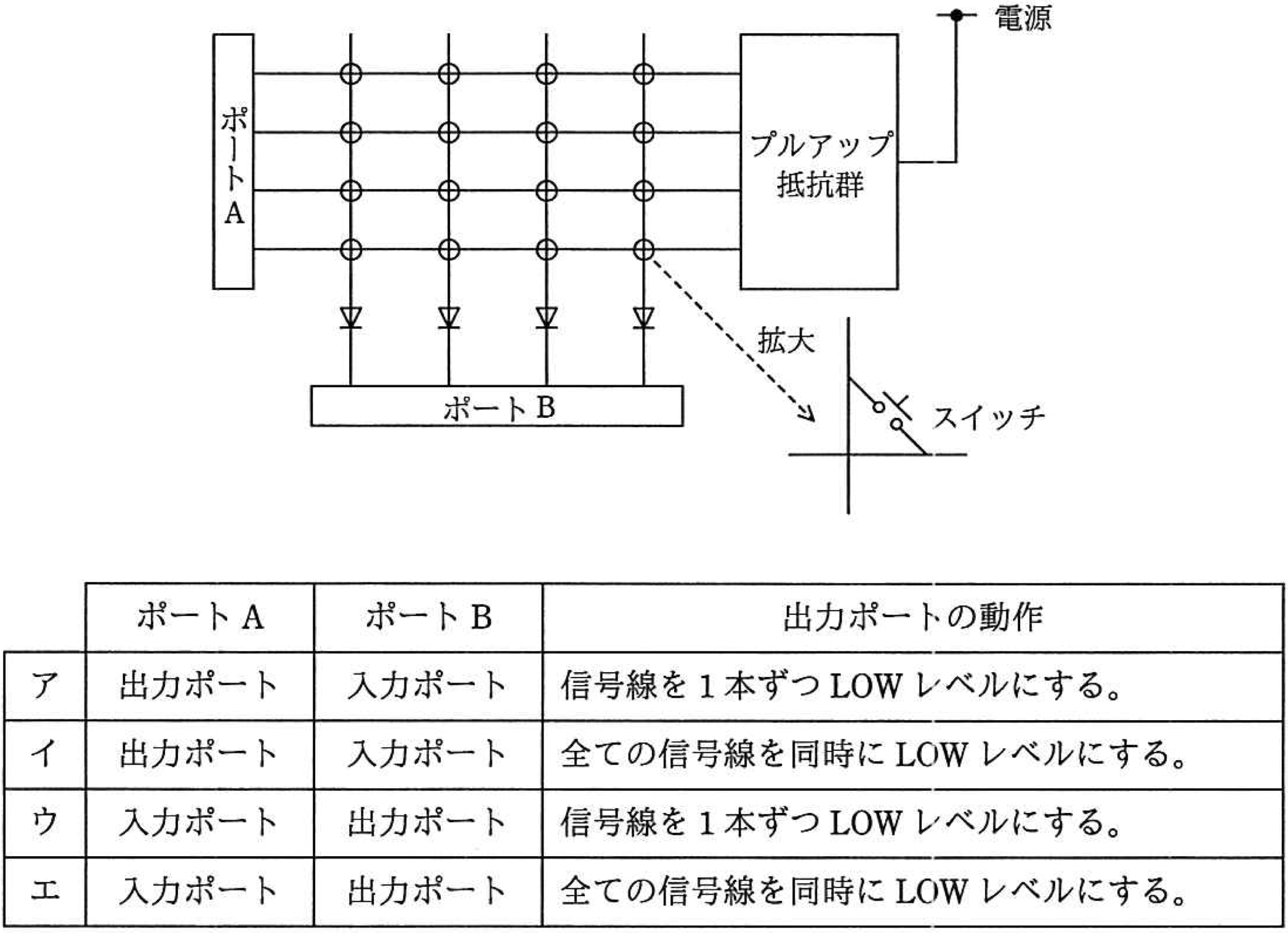

提供された回路図を見ると、プルアップ抵抗が使用されています。このため、ポートAは入力ポート、ポートBは出力ポートとして機能します。
ポートB（出力側）が1本ずつLOWレベルに設定され、その際ポートA（入力側）の信号変化を検出して、どのスイッチが押されたかを判断します。

3. 選択肢の確認

ア: ポートAが出力ポート、ポートBが入力ポート → 設定が逆。

イ: ポートAが出力ポート、ポートBが入力ポート → 設定が逆。

ウ: ポートAが入力ポート、ポートBが出力ポートで、信号線を1本ずつLOWレベルにする → 適切。

エ: ポートAが入力ポート、ポートBが出力ポートで、全ての信号線を同時にLOWレベルにする → 不適切。
