平成27年度春期 エンベデッドシステムスペシャリスト試験 午前II 問16

反転増幅器の電圧ゲインは次のように計算されます：

1. 理想的な演算増幅器では、反転入力端子の電圧は非反転入力端子の電圧（0V）と等しくなります。
2. 入力電圧と出力電圧の関係は、フィードバック回路の抵抗値に依存します。
3. 反転増幅器の場合、電圧ゲインは次の式で表されます：
   電圧ゲイン = -(フィードバック抵抗 / 入力抵抗)

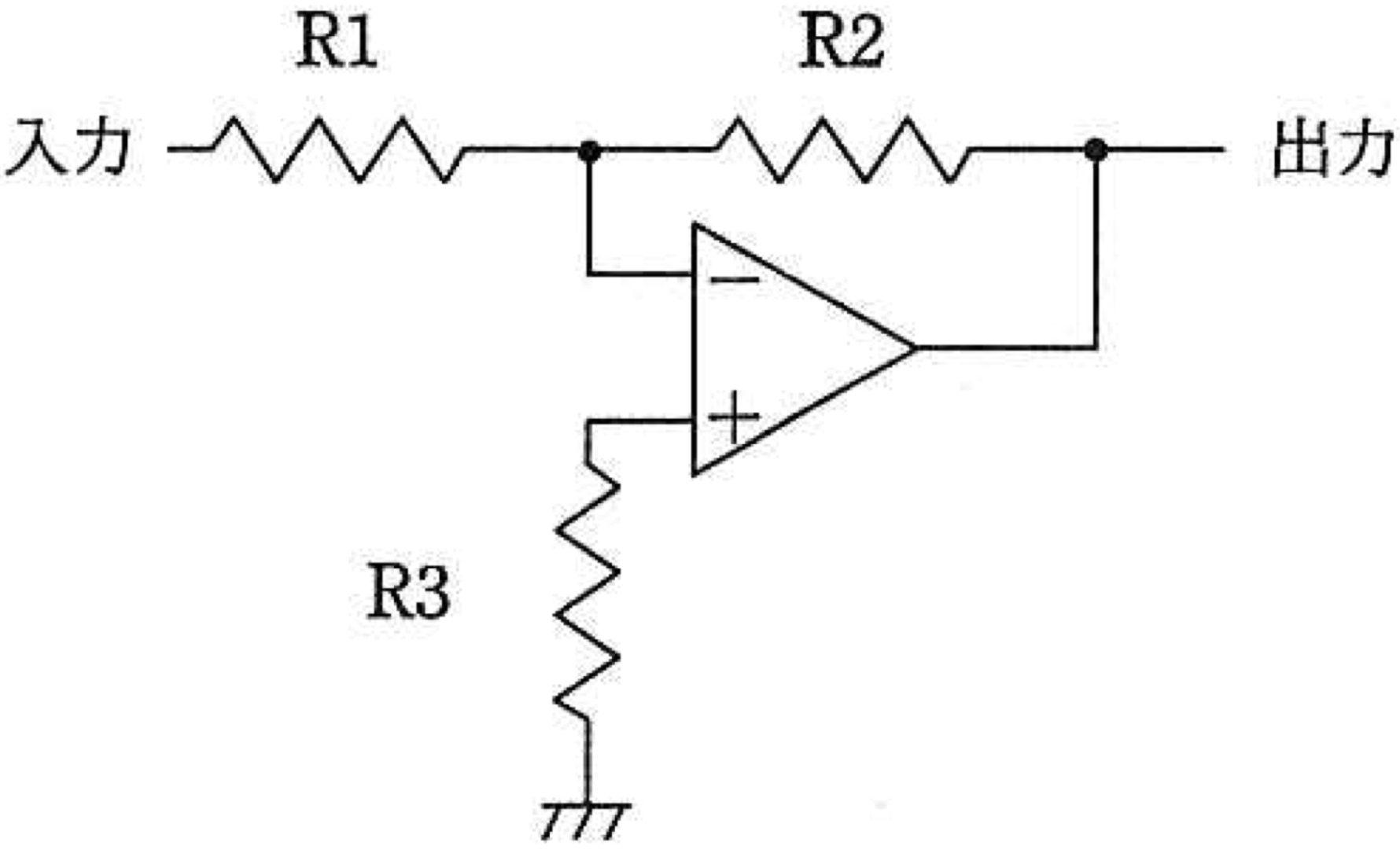

図を見ると以下が分かります：
・フィードバック抵抗は R2
・入力抵抗は R1

したがって、電圧ゲインは以下のようになります：
電圧ゲイン = -R2 / R1
