平成21年度春期 エンベデッドシステムスペシャリスト試験 午前II 問16

【解説】

メモリアクセスの時間は、1クロック当たりの時間とWAITクロック数を考慮して計算します。
メモリアクセスの時間 = （1クロックの時間）×（4 + WAITのクロック数）

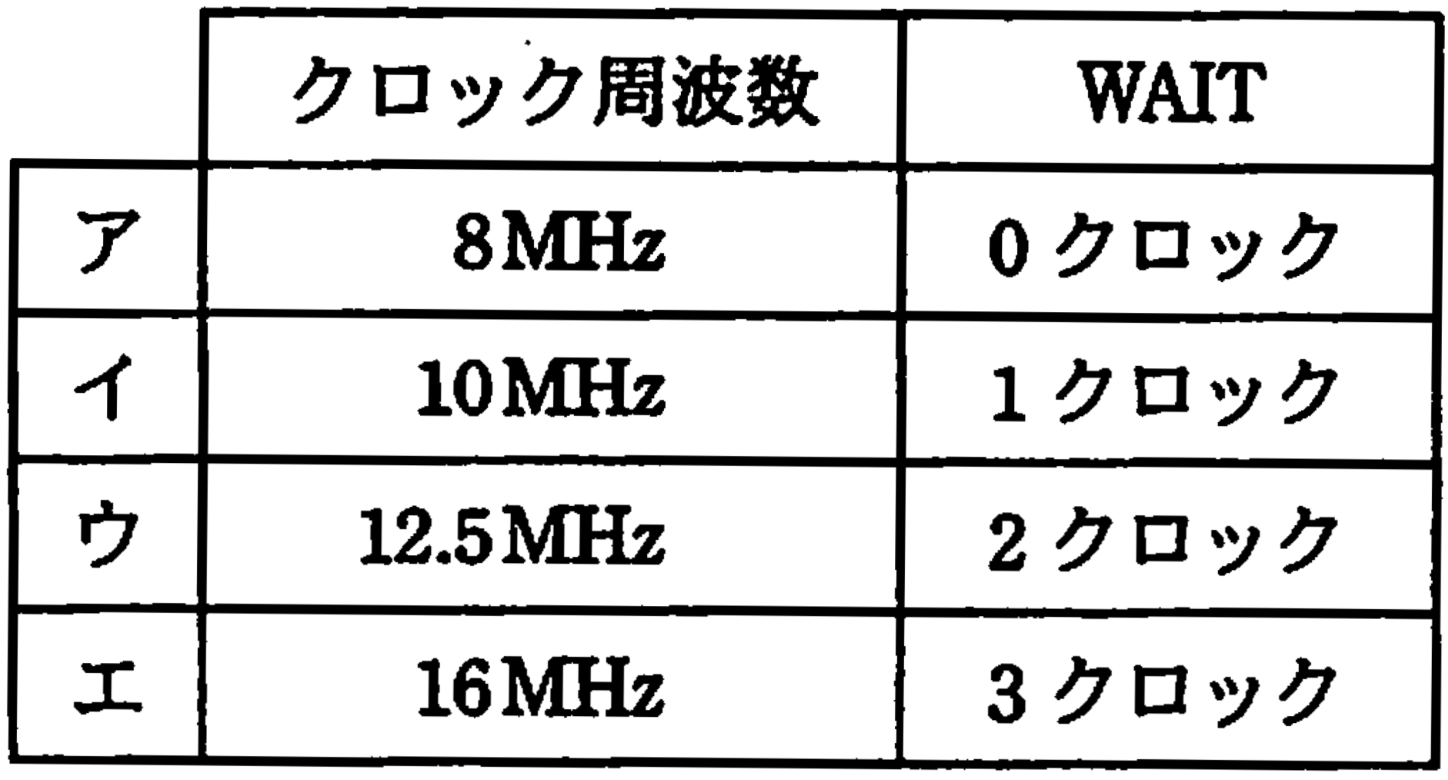

ア: 8MHz, WAIT 0クロック
1クロックの時間 = 1 / 8,000,000秒 = 125ナノ秒
メモリアクセスの時間 = 125ナノ秒 × 4 = 500ナノ秒

イ: 10MHz, WAIT 1クロック
1クロックの時間 = 1 / 10,000,000秒 = 100ナノ秒
メモリアクセスの時間 = 100ナノ秒 ×（4 + 1）= 500ナノ秒

ウ: 12.5MHz, WAIT 2クロック
1クロックの時間 = 1 / 12,500,000秒 = 80ナノ秒
メモリアクセスの時間 = 80ナノ秒 ×（4 + 2）= 480ナノ秒

エ: 16MHz, WAIT 3クロック
1クロックの時間 = 1 / 16,000,000秒 = 62.5ナノ秒
メモリアクセスの時間 = 62.5ナノ秒 ×（4 + 3）= 437.5ナノ秒
